概述

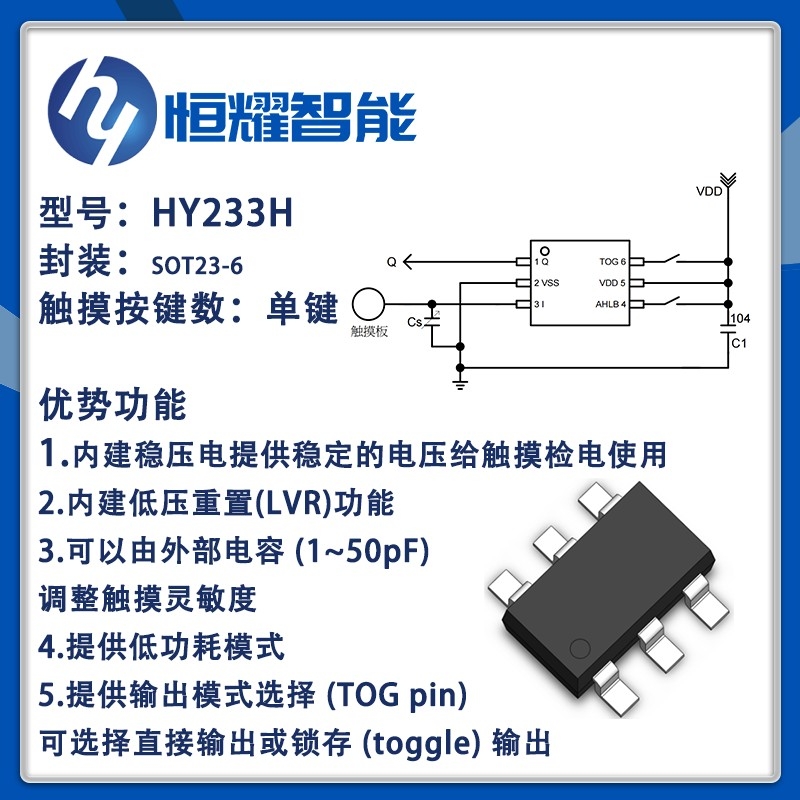

 HY233H是单按键触摸检测芯片,此触摸检测芯片内建稳压电路,提供稳定的电压给触摸感应电 路使用,稳定的触摸检测效果可以广泛的满足不同应用的需求,此触摸检测芯片是专为取代 传统按键而设计,触摸检测PAD的大小可依不同的灵敏度设计在合理的范围内,低功耗与宽工 作电压,是此触摸芯片在DC或AC应用上的特性。

特点

 工作电压2.4V~5.5V

 内建稳压电路提供稳定的电压给触摸检电路使用

 内建低压重置(LVR)功能

 工作电流@VDD=3V﹐无负载

 低功耗模式下典型值1.5uA、最大值3uA

 输出响应时间大约为低功耗模式160ms@VDD=3V

 可以由外部电容(1~50pF)调整灵敏度

 稳定的人体触摸检测可取代传统的按键开关

 提供低功耗模式

 提供输出模式选择(TOGpin)

 可选择直接输出或锁存(toggle)输出

 提供最长输出时间约16秒(±35%@VDD=3.0V)

 Qpin为CMOS输出 ﹐可由(AHLBpin)选择高电平输出有效或低电平输出有效

 上电后约有0.5秒的稳定时间﹐此期间内不要触摸检测点﹐此时所有功能都被禁止

 自动校准功能﹐ 自动校准环境变化

应用范围

 各种消费性产品

 取代按钮按键
